PET薄膜真空镀铝底涂剂Rvoeo DL-7基本属性

       PET薄膜真空镀铝底涂剂Rvoeo DL-7是一种应用在PET薄膜上的高附着力、全透明、高光泽度水性环保单组份底漆。在PET薄膜基材上涂布底涂剂Rvoeo DL-7后，经低温烘干固化形成一层全透明涂层，该涂层能够更好吸附真空镀铝蒸汽，形成一层光洁的高附着力的电镀铝层。

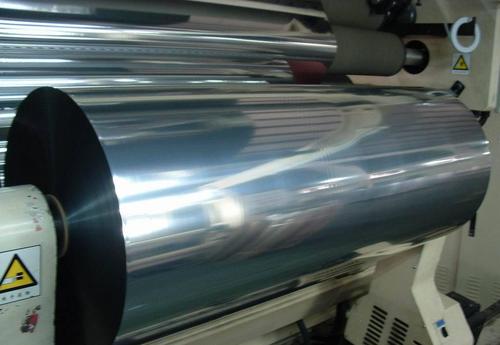

       真空电镀铝工艺是一种用加热的方式让铝形成蒸汽，在抽真空的环境中，经过接触口冷凝到薄膜基材上，从而在薄膜基材上形成一层高附着力、光洁、致密的金属铝层。PET薄膜虽然极性比较强，然表面比较致密吸收性不好，在此基材直接进行真空镀铝工艺，难以获得理想的高附着力成品。因此在镀铝工艺前对PET进行前期工艺处理是非常必要的。目前主要的处理工艺有电晕、火焰和等离子等物理工艺，这些物理处理工艺的主要原理是通过高能量让PET表面分子断裂形成容易附着的基团，然而这个工艺最大的缺陷是在高温高湿环境中，处理存放质量不稳定，导致产品不良率上升。真空镀铝工艺对基材的要求为表面张力达到38达因以上，光滑、平整、厚度均匀，含水率低于0.1%，耐热性能好。进行物理处理工艺的PET薄膜基材很难稳定的达到以上质量要求。
      PET薄膜真空镀铝底涂剂Rvoeo DL-7只需要涂布一微米的干膜厚度，即可获得稳定的适宜真空镀铝加工的表面涂层，从而获得高质量稳定的镀铝膜产品。

PET薄膜真空镀铝底涂剂Rvoeo DL-7使用方法

1.调整在线电晕机器在最佳状态，电晕后的PET薄膜不低于46达因
2.调整涂布机器涂布量，控制干膜厚度在1-2微米
3.预热烘道温度在95度，最高温度不要超过98度
4.开机实验涂布，检查是否有缩孔和附着力
5.底漆无缩孔，附着力良好，开机正常生产
6.涂布好的PET膜，可以在线直接真空镀铝，也可以离线收卷存放

PET薄膜真空镀铝底涂剂Rvoeo DL-7产品特性

1.对电晕处理后的PET薄膜附着力极好
2.对镀铝层的结合力极好
3.涂层耐水性良好
4.涂层透明度良好

PET薄膜真空镀铝底涂剂Rvoeo DL-7产品参数
